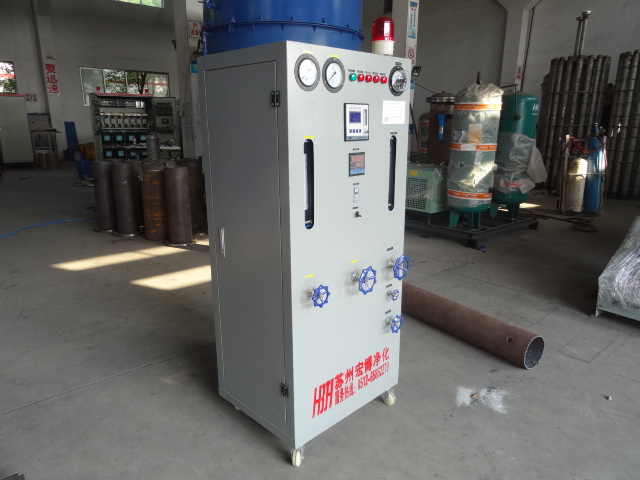

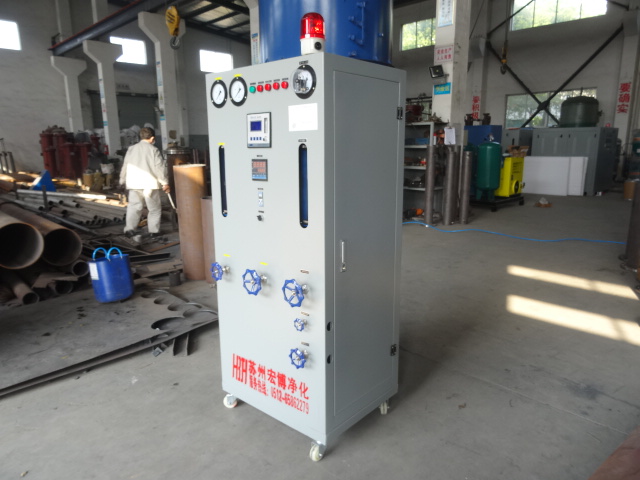

氢氮配比装置

产品参数/ Product parameter

一、原理

氮气氢气配比装置主要采用控制加氢或加氮的流量来达到氢气氮气按一定比例混合的目的。一般情况下，是控制含量较少的气体的流量，一台氮气氢气配比装置主要由氮气流量计、氢气流量计、氢气分析仪、PID控制器、流量调节阀、压力表、混合罐、机箱等组成。

原理：氢气分析仪测量得到混合罐内的氢气含量，氢气分析仪将所测得的含量转换成4～20mA信号，传送给PID控制器，PID控制器将此信号转换成机械信号向流量调节阀发出动作指令，指挥流量调节阀的开度大小，流量调节阀的开度大小决定了混合罐内的氢气含量，在不断调节中，从而达到氢气氮气按一定比例混合的目的。

二、产品设计特点

（1）设有过氢量上限、下限的声光报警装置。
（2）在线氢含量超过设定指标时，自动切断加氢管路。
（3）设有手动加氢管路，在特殊情况下使用以保证整体装置的运行。
（4）设计有压力超高，低压的声光报警装置

三、设备组成

1、氢气分析仪：选用高精度氢气分析仪，测量精确，稳定性高，反应迅速。此氢气分析仪带4～20mA信号输出。
2、PID控制器：选用优质PID控制器，控制精度高，能迅速将获得的信号与设定值对比，并快速发出指令，确保控制的准确度和精度。同时快速的反应能确保氢气含量的稳定。
PID控制主要是基于含量设定值与含量实际值的差别来实现控制的。当实际值低于设定值时，PID指挥调节阀开大流量，当实际值高于设定值时，PID指挥调节关小流量，如此不断往复，最终达到平衡，即设定值与实际值的统一。
3、流量控制阀：选用高灵敏度调节阀，阀门动作幅度小，不会出现急开急关的情况，能很好控制氢气的供给量，从而确保氢气含量的稳定性。

4、设备整体箱式结构，方便安装，节省空间。

四、技术指标

处理气量：1～1000Nm3/h
压力：≤1.3Mpa
混合气压力：0.05～1.0Mpa
混合气比例：0～50%
